Technologie d'imagerie thermique : un « œil intelligent » qui pénètre l'obscurité
La température est le langage silencieux de tous les objets de l’univers ; la technologie d’imagerie thermique est la clé pour déchiffrer ce langage.
Lors d'un incendie rempli de fumée, les pompiers utilisent un équipement spécial sur leurs casques pour localiser clairement les victimes piégées ; sur une frontière noire, les systèmes de surveillance détectent facilement les intrus ; Dans une usine, au milieu du rugissement des équipements, les ingénieurs peuvent identifier les défauts de surchauffe sans même toucher au câblage. Ces scènes apparemment magiques sont des applications réelles de la technologie d’imagerie thermique.
Autrefois technologie de pointe réservée au secteur militaire, l'imagerie thermique a désormais pénétré tous les aspects de l'utilisation civile. Des tests industriels aux diagnostics médicaux, de la surveillance de sécurité à l'électronique grand public, cet « œil intelligent » transforme notre perception du monde de manière inédite.
1. Principe de fonctionnement : Décoder le monde invisible de l'infrarouge
La base physique de la technologie d'imagerie thermique repose sur le phénomène omniprésent du rayonnement thermique. Tout objet situé au-dessus du zéro absolu (-273 °C) émet un rayonnement infrarouge, dont l'intensité et la distribution en longueur d'onde dépendent directement de la température de surface de l'objet. L'équipement d'imagerie thermique utilise un détecteur infrarouge et une lentille optique pour capter le rayonnement infrarouge de la cible mesurée et le focaliser sur un élément détecteur capable de détecter la lumière infrarouge. Cet élément convertit ensuite le rayonnement infrarouge en un signal électrique qui, après un traitement algorithmique complexe, produit une image thermique visible sur un écran.

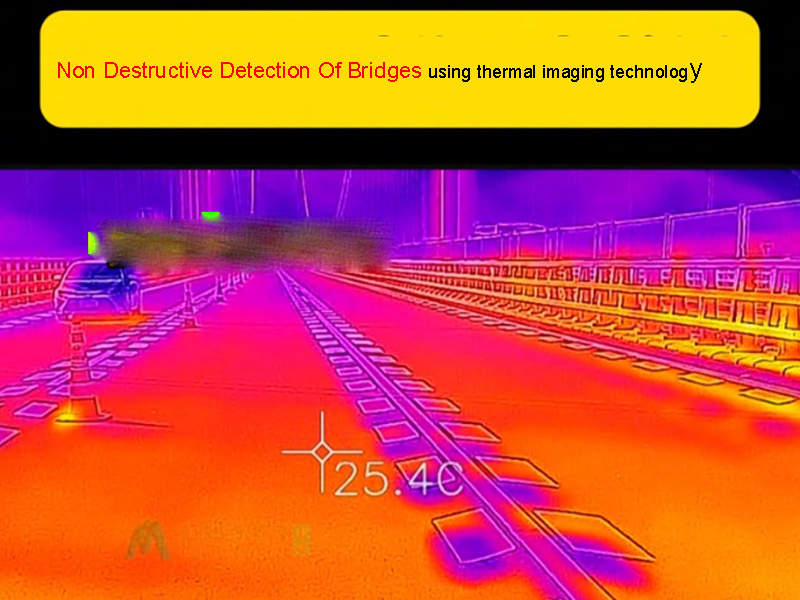

Les différentes couleurs de cette image thermique représentent la distribution de température de la cible mesurée. Les caméras thermiques modernes peuvent générer des images de distribution de température en temps réel à une cadence pouvant atteindre plusieurs dizaines d'images par seconde, permettant ainsi à l'observateur de localiser précisément les points chauds ou les zones de température anormale.
Contrairement aux dispositifs de vision nocturne, qui nécessitent des sources lumineuses externes, l'imagerie thermique repose entièrement sur le rayonnement infrarouge émis par l'objet lui-même, ce qui en fait une technologie de détection « passive ». Cette caractéristique lui permet de fonctionner efficacement dans l'obscurité totale, le brouillard ou tout autre environnement visuellement obstrué, ce qui en fait un outil de perception véritablement adapté à tous les temps.
2. Avantage principal : dépasser les limites optiques de l’œil nu
La technologie d'imagerie thermique présente plusieurs avantages uniques, la rendant irremplaçable dans de nombreuses applications. Elle ne dépend pas de la lumière visible pour l'imagerie, ce qui lui permet d'afficher clairement des cibles dans des environnements difficiles tels que l'obscurité, la brume et la fumée.
Le pouvoir de pénétration de l'imagerie thermique constitue un autre avantage majeur. Grâce à la grande longueur d'onde de la lumière infrarouge, la technologie d'imagerie thermique peut, dans une certaine mesure, pénétrer des obstacles tels que la fumée, la pluie et le feuillage, permettant ainsi de détecter des cibles cachées. Dans le domaine de la sécurité, cette caractéristique rend les équipements d'imagerie thermique efficaces pour identifier les cibles camouflées et dissimulées.
La technologie d'imagerie thermique permet également une mesure de température sans contact, permettant d'obtenir des données précises sur la distribution de la température sans perturber l'objet mesuré. Cette caractéristique la rend particulièrement adaptée à la mesure de la température d'objets en mouvement, d'environnements à haut risque ou de petits objets.
Contrairement aux thermomètres infrarouges qui ne mesurent que des températures ponctuelles, les caméras thermiques peuvent mesurer simultanément la température en tous points de la surface d'un objet, visualisant ainsi les variations de température sur l'ensemble du champ. Cette capacité de mesure de la température en surface est essentielle pour détecter les points chauds localisés et les distributions de température anormales.
3. Évolution technologique : de l'usage militaire exclusif à l'usage civil populaire
La technologie d'imagerie thermique infrarouge trouve son origine dans des applications militaires, principalement pour l'observation nocturne et le guidage de missiles. Dans les années 1970, les pays développés d'Europe et des États-Unis ont commencé à explorer les applications civiles de cette technologie, mais les équipements étaient alors encombrants et coûteux. Un tournant s'est produit dans les années 1990, lorsque l'entreprise américaine FSI a été pionnière dans le développement d'équipements d'imagerie thermique infrarouge destinés au secteur militaire et civil. Cette technologie a remplacé les composants optiques complexes et les structures de balayage optomécaniques par un détecteur à matrice à plan focal, réduisant ainsi le poids de l'appareil à moins de 2 kg et améliorant considérablement sa portabilité.
Au XXIe siècle, grâce à la maturité de la technologie des détecteurs infrarouges non refroidis, le coût des équipements d'imagerie thermique a considérablement diminué et leurs applications se sont rapidement diversifiées. Ces dernières années, les entreprises chinoises ont réalisé des avancées significatives dans ce domaine, avec un taux de production national de détecteurs non refroidis dépassant 80 %, rendant ainsi les équipements d'imagerie thermique plus abordables.
Les progrès technologiques ont également favorisé l'amélioration continue des performances des équipements d'imagerie thermique. Les imageurs thermiques modernes présentent une sensibilité thermique (NETD) de plus en plus élevée, leur permettant de détecter des différences de température encore plus fines. La résolution infrarouge a également évolué, passant des premiers pixels à faible bit à la résolution actuelle de 1280 × 1024, améliorant considérablement la clarté des images.
4. Scénarios d'application : une technologie pratique apportant des applications complètes à divers domaines
Inspection industrielle et maintenance des équipements
Dans le secteur industriel, la technologie d'imagerie thermique est devenue un outil essentiel pour la maintenance prédictive. La surveillance de la répartition de la température des équipements électriques et des systèmes mécaniques permet de détecter rapidement les défauts potentiels tels que les surcharges, les connexions desserrées et les obstructions de tuyauterie.
Le secteur de l'énergie est l'une des applications les plus abouties de la technologie d'imagerie thermique. Les imageurs thermiques permettent de détecter les problèmes de surchauffe des transformateurs, des armoires de distribution et des connexions de câbles, prévenant ainsi les pannes potentielles et les risques d'incendie. Des études ont montré que des inspections régulières par imagerie thermique peuvent réduire jusqu'à 50 % les temps d'arrêt imprévus.
Surveillance de sécurité et lutte contre les incendies
Le secteur de la sécurité est l'un des marchés d'application de la technologie d'imagerie thermique qui connaît la plus forte croissance. Les caméras thermiques sont insensibles aux faibles niveaux de luminosité et aux forts rayons du soleil, ce qui permet une surveillance en temps réel 24h/24 et 7j/7, répondant ainsi aux besoins de sécurité des infrastructures critiques.
Dans les opérations de lutte contre les incendies et de sauvetage, la technologie d'imagerie thermique peut pénétrer la fumée, aidant les pompiers à localiser les sources d'incendie et le personnel piégé dans des environnements à très faible visibilité. Le casque intelligent d'imagerie thermique infrarouge récemment développé par mon pays intègre la transmission vidéo, la mesure de la température sur les lieux de l'incendie et la reconnaissance biométrique, améliorant considérablement la sécurité des pompiers et l'efficacité du sauvetage.
Diagnostic médical et surveillance de la santé
Le domaine médical utilise l'imagerie thermique pour le diagnostic et le suivi des maladies. Les variations de la température à la surface du corps signalent souvent des signes précoces de certaines maladies. Les caméras thermiques peuvent détecter ces variations subtiles sans contact ni rayonnement.
Pendant la pandémie de COVID-19, la technologie d'imagerie thermique a été largement utilisée pour la prise de température sans contact dans les lieux publics. Actuellement, 73 % des hôpitaux de niveau supérieur sont équipés de caméras thermiques, et leur précision a atteint 82 % dans des domaines comme le dépistage précoce du cancer du sein.
Applications émergentes
Grâce aux progrès technologiques et à la baisse des coûts, l'imagerie thermique s'impose rapidement dans des secteurs émergents tels que l'électronique grand public et les voitures connectées. La combinaison « drone + imagerie thermique » est performante dans des domaines comme la prévention des incendies de forêt, le suivi de la faune sauvage et les opérations de recherche et sauvetage sur le terrain.
Dans le secteur de la maison intelligente, la technologie d'imagerie thermique peut être utilisée pour la surveillance des économies d'énergie et les soins aux personnes âgées. Dans les systèmes de conduite autonome, les caméras thermiques constituent un complément essentiel aux caméras LiDAR et à lumière visible, améliorant la perception des véhicules par mauvais temps.
5. Avances de pointe : fusion intelligente et miniaturisation

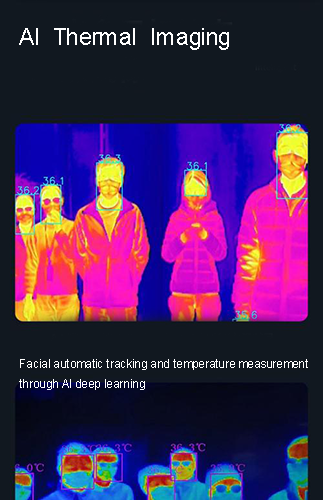

La tendance de développement la plus significative de la technologie d'imagerie thermique réside dans son intégration poussée à l'intelligence artificielle. Les algorithmes d'IA peuvent identifier automatiquement les anomalies dans les images thermiques, permettant ainsi une alerte précoce intelligente et une aide à la décision. Actuellement, les systèmes d'imagerie thermique avancés affichent une précision de reconnaissance des cibles supérieure à 95 %, augmentant l'efficacité de détection de 300 %. La miniaturisation du matériel est une autre tendance clé. La taille des détecteurs est passée sous la barre des 8 μm, réduisant ainsi le volume du module de 50 %, ouvrant ainsi la voie à l'intégration de la technologie d'imagerie thermique dans les appareils électroniques grand public tels que les téléphones portables et les objets connectés. Plusieurs entreprises chinoises ont lancé des accessoires d'imagerie thermique portables destinés au grand public.
La technologie de fusion multispectrale est devenue un axe de recherche et développement majeur. Les dispositifs de fusion multimode combinant infrarouge, lumière visible et lidar peuvent fournir simultanément des données de distribution thermique et des détails visuels, améliorant ainsi considérablement la précision de la reconnaissance des cibles dans des environnements complexes. On estime que d'ici 2027, la part de marché des dispositifs de fusion trimode atteindra 15 %.
L'accélération de la substitution nationale est une caractéristique marquante du secteur de l'imagerie thermique en Chine. Le taux de production nationale de détecteurs refroidis pour applications militaires devrait passer de 35 % en 2023 à 60 % en 2027. Des entreprises locales comme Ruichuang Micronano et Guide Infrared grignotent continuellement des parts de marché aux géants internationaux.
6. Perspectives du marché : un paysage industriel en plein essor
Le marché mondial des équipements d'imagerie thermique connaît une croissance soutenue. Selon les statistiques, les ventes mondiales de ces équipements ont atteint 6,944 milliards de dollars US en 2024 et devraient atteindre 10,03 milliards de dollars US en 2031, avec un taux de croissance annuel composé de 5,6 %.
Le marché chinois a enregistré des performances particulièrement bonnes. Entre 2020 et 2024, la taille du marché chinois de l'imagerie thermique est passée de 48,036 milliards de yuans à 81 milliards de yuans, avec un taux de croissance annuel composé de 14 %. La taille du marché devrait dépasser les 90 milliards de yuans en 2025, créant ainsi un cercle vertueux d'« itération technologique et de réduction des coûts, de pénétration accrue des applications et d'expansion du marché ».
Du point de vue des applications, le marché civil devient le principal moteur de croissance. D'ici 2030, il devrait atteindre 98 milliards de yuans, avec une pénétration continue dans les secteurs de la sécurité, de l'inspection industrielle, de la santé et d'autres domaines.
Face à la concurrence, les entreprises leaders consolident continuellement leurs avantages grâce à l'intégration technologique. Guide Infrared, par exemple, prévoit d'investir 5 milliards de yuans dans la construction d'une ligne de production de détecteurs de troisième génération, avec pour objectif d'atteindre une capacité de production de 5 millions d'unités d'ici 2030. Les PME se concentrent sur des marchés de niche afin de développer des avantages concurrentiels différenciants. Grâce aux avancées technologiques continues, les équipements d'imagerie thermique passent du statut d'outils professionnels à celui de produits grand public. À l'avenir, les « systèmes d'imagerie thermique intelligents » intégrant la reconnaissance par l'IA, l'informatique de pointe et la fusion multicapteurs se généraliseront et joueront un rôle croissant dans la maintenance prédictive, la sécurité intelligente, la santé personnelle, etc.
Le principal attrait de la technologie d'imagerie thermique réside dans sa capacité à transcender les limites de la vision humaine. Cette technologie ne perçoit pas de véritable « obscurité » dans le monde, mais seulement une luminosité différente créée par les différences de température.
