Préparer les sites de la machine d'inspection visuelle automatique avant le démarrage

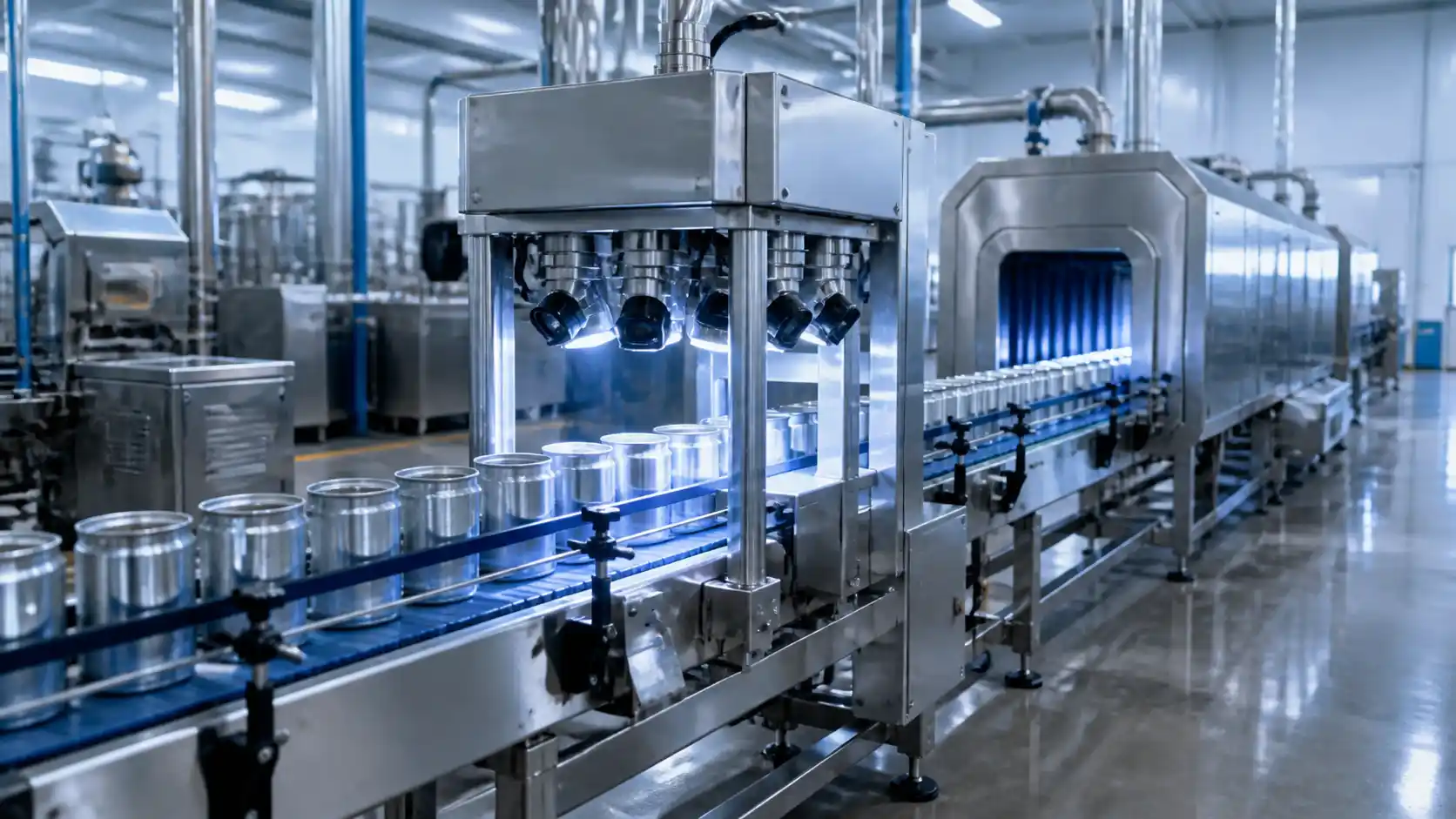

Une machine d'inspection visuelle automatique est mieux intégrée dans la ligne de production plutôt que traitée comme une unité isolée. Pour l'inspection des capsules de canettes BC, cette machine effectue une inspection en ligne entièrement automatisée et sans contact avec quatre caméras pour un examen à 360° des capsules. Sa capacité nominale standard est de 400 canettes/min, ce qui signifie que les conditions du site, le positionnement du convoyeur, l'alimentation électrique et les protocoles de stockage doivent tous correspondre à la configuration documentée de la machine avant le début de la mise en service.

Confirmer d'abord l'environnement opérationnel

L'installation d'une machine d'inspection visuelle automatique comme celle pour les capsules de canettes BC nécessite une planification environnementale minutieuse. L'enveloppe opérationnelle de base est assez claire : une altitude de 5 à 3000 m au-dessus du niveau de la mer, une température de fonctionnement recommandée entre 5 °C et 40 °C, et une humidité relative de 50 à 65 % HR. Bien que le bruit soit spécifié à ≤85 dB, la lecture réelle peut fluctuer en fonction du type de contenant, de la charge de la machine et de l'acoustique du bâtiment.

Vérifier ces chiffres lors de la planification de l’agencement, plutôt qu’après l’arrivée de la machine, permet d’éviter bien des tracas. Un site excessivement humide, mal ventilé, au sol irrégulier ou structurellement inadapté peut rendre l’installation et l’exploitation à long terme bien plus difficiles que prévu. Par exemple, une humidité élevée peut entraîner de la condensation et affecter les composants électroniques sensibles, réduisant potentiellement la durée de vie et la précision de la machine d’inspection visuelle automatique. Un contrôle de température imprécis peut provoquer une dilatation ou une contraction thermique, impactant la précision des systèmes optiques. De plus, la planéité du sol, la capacité de charge et d’autres conditions de l’usine doivent respecter les normes nationales en vigueur pour garantir un fonctionnement stable et fiable, évitant ainsi les vibrations qui pourraient compromettre la précision de l’inspection. Négliger ces facteurs environnementaux peut entraîner une maintenance fréquente, une baisse du débit et, en fin de compte, un retour sur investissement moindre.

Adapter les besoins en puissance à la machine exacte

C'est une erreur courante de supposer que tous les systèmes d'inspection partagent des configurations électriques identiques ; les acheteurs doivent vérifier les spécificités. La machine d'inspection visuelle automatique pour les capsules BC nécessite 3 × 380 VAC ±10 %, 50 Hz, 3PH+N+PE comme alimentation principale. L'éclairage auxiliaire nécessite 220 VAC, 50 Hz, monophasé, et la tension de commande fonctionne en 24 VDC. La consommation électrique totale de ce système est d'environ 1,0 kW.

Toute exigence de tension unique doit être confirmée bien à l'avance. Une inadéquation de l'alimentation peut affecter considérablement les spécifications de l'équipement, retarder les modalités de livraison et compliquer la mise en service. Par exemple, faire fonctionner la machine avec une tension incorrecte peut entraîner une surchauffe, une défaillance des composants et même annuler la garantie. Une alimentation stable est primordiale pour des performances constantes, car les fluctuations peuvent affecter les caméras et processeurs sensibles de la machine d'inspection visuelle automatique, entraînant des lectures inexactes ou des rejets erronés. Les équipes d'approvisionnement trouveront que c'est l'un des contrôles les plus faciles à effectuer tôt, mais l'un des plus coûteux à retarder, pouvant nécessiter des modifications électriques coûteuses ou même le remplacement de la machine si cela est négligé.

Placez la machine au bon point du convoyeur

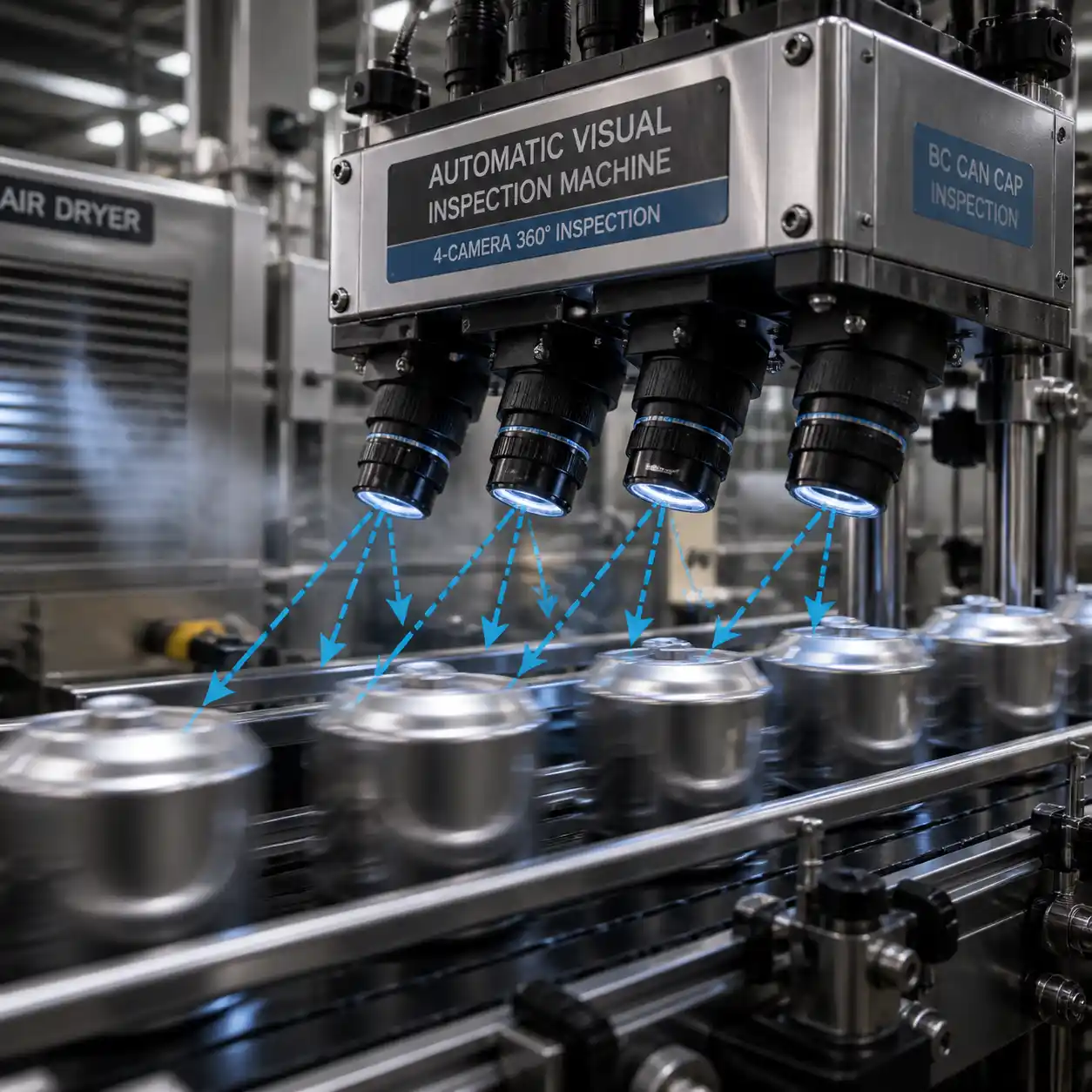

La position d'installation d'une machine d'inspection visuelle automatique est très spécifique à l'application. Le système d'inspection des capsules BC, par exemple, est conçu pour un convoyeur à voie unique situé en aval du stérilisateur à haute température et du sécheur à air. À ce stade précis, son poste de travail à quatre caméras effectue une inspection complète à 360° des capsules BC, facilitant le rejet automatique de toute boîte défectueuse.

Cet emplacement précis est essentiel car la machine cible les BC pouvant détecter des défauts tels que les ponts cassés et la déformation des capsules, y compris la distorsion du filetage et les fonds tordus, qui sont souvent des problèmes post-stérilisation. L'inspection après séchage garantit qu'aucune gouttelette d'eau n'interfère avec la clarté de l'image, permettant au système de vision d'identifier avec précision les défauts minimes. Compte tenu de son rôle à une étape précise de la ligne de production, la position du convoyeur est une spécification essentielle, et non une préférence générale. Un mauvais placement pourrait entraîner des défauts manqués, des rappels de produits inutiles ou des perturbations du flux de production, compromettant ainsi l'objectif même de la mise en œuvre d'une machine avancée d'inspection visuelle automatique.

Ne pas copier les exigences des systèmes connexes

Un point de comparaison précieux est la machine d'inspection optique des boîtes vides. Bien qu'elle partage des plages environnementales courantes similaires de 5 à 3000 m, 5 °C à 40 °C et 50 à 65 % d'humidité relative avec le système d'inspection des capsules de boîtes BC, son emplacement d'installation et son rôle d'inspection sont nettement différents.

Le détecteur de boîtes vides affiche une capacité nominale de 1 000 boîtes/min et est installé sur un convoyeur à voie unique en amont de la machine de remplissage. Sa configuration inclut également une exigence spécifique selon laquelle le client doit fournir un tronçon de convoyeur droit de 2 mètres avec un espace de 2 cm entre les boîtes afin de garantir des performances d'inspection optimales. Ce contraste souligne pourquoi les exigences spécifiques des machines d'inspection visuelle automatique doivent être validées par modèle et par application, même au sein d'une même catégorie plus large de vision industrielle. Chaque machine, qu'elle soit destinée aux capsules de boîtes BC ou aux boîtes vides, possède des paramètres opérationnels et des besoins d'implantation uniques, directement liés à ses cibles d'inspection spécifiques et à l'étape de la ligne de production qu'elle dessert. Ne pas reconnaître ces différences subtiles mais cruciales peut entraîner des inefficacités opérationnelles importantes, des retards d'installation et une détection des défauts sous-optimale.

Inclure le stockage dans les contrôles de pré-mise en service

Des conditions de stockage appropriées sont essentielles avant même le début de l'installation. À la livraison, la machine d'inspection visuelle automatique pour les capsules de bouteilles BC et tous ses composants associés doivent être stockés en stricte conformité avec les normes nationales. Pendant cette période de stockage, une lubrification et un entretien appropriés sont indispensables pour éviter tout dommage ou déformation de surface qui pourrait compromettre l'installation, la mise en service ou la fiabilité opérationnelle future.

Par exemple, un stockage inapproprié dans des environnements humides ou poussiéreux peut entraîner la corrosion des pièces mécaniques ou l'intrusion de particules étrangères dans les composants optiques sensibles. L'absence de lubrification adéquate lors d'un stockage prolongé peut dessécher les joints ou gripper les pièces mobiles, compliquant la mise en service initiale et nécessitant potentiellement des réparations coûteuses avant même que la machine ne démarre. Avant que la machine ne soit mise en place, l'équipe de chantier doit inspecter minutieusement toutes les pièces stockées, confirmer l'absence de toute déformation visible ou de dommage de surface, et effectuer toutes les tâches de lubrification et de maintenance nécessaires. Cette étape cruciale fait le lien entre une manutention d'entrepôt appropriée et un démarrage fluide de la ligne de production, garantissant que la machine d'inspection visuelle automatique fonctionne de manière optimale dès le premier jour.

Liste de vérification pratique pour l'acheteur

FAQ

Quelle est la température recommandée pour la machine d'inspection visuelle automatique ?

La machine d'inspection visuelle automatique pour capsules de canettes BC spécifie une plage de température de fonctionnement recommandée de 5 °C à 40 °C. Le maintien de cette plage est essentiel pour la stabilité et la précision de ses composants optiques et électroniques sensibles.

Quelle plage d'humidité le site doit-il maintenir ?

La plage d'humidité relative recommandée pour des performances optimales de la machine d'inspection visuelle automatique est de 50 à 65 % HR. Cela aide à prévenir des problèmes tels que la condensation ou l'accumulation d'électricité statique.

Où la machine d'inspection des capsules de canettes BC doit-elle être installée ?

Elle doit être installée sur un convoyeur à voie unique en aval du stérilisateur à haute température et du sécheur à air. Ce positionnement précis garantit que les boîtes sont propres et sèches pour une inspection précise des défauts de capsule.

Utilise-t-elle la même disposition qu'un détecteur de boîtes vides ?

Non, ce n'est pas le cas. Le détecteur de boîtes vides est installé en amont de la machine de remplissage et nécessite une section de convoyeur droite de 2 mètres avec un espace de 2 cm entre les boîtes. Chaque modèle de machine d'inspection visuelle automatique a des exigences d'installation uniques en fonction de sa fonction.

Que doivent vérifier les acheteurs avant la mise en service ?

Les acheteurs doivent rigoureusement confirmer les conditions environnementales, la conformité du sol de l'usine, l'alimentation électrique (principale, éclairage, tensions de commande), le positionnement exact du convoyeur et les conditions de stockage appropriées. Une inspection approfondie de l'état physique de l'équipement pour tout dommage visible ou déformation est également cruciale avant de commencer le processus de mise en service de la machine d'inspection visuelle automatique.
