Qu’est-ce que le détecteur de niveau liquide à rayons X Maotong ?
Aperçu
LeDétecteur de niveau liquide à rayons X Maotong(également connu sous le nom de…)Instrument de mesure du niveau de liquide dans les boîtes de conserve à ouverture facile / Système de détection en ligne du niveau de liquideModèle typique :MT-HFX-06Il s’agit d’un dispositif industriel de détection du niveau de liquide à distance, fonctionnant en ligne et développé de manière indépendante par…Maotong Technology (Beijing) Co., Ltd. / Jinan Maotong Inspection Equipment Co., Ltd.Il est conçu spécialement pour le contrôle de qualité sur les lignes de production d'emballage des aliments et des boissons, et sert à déterminer si le niveau de liquide est conforme aux normes.Conteneurs scellés et opaquesEt rejeter automatiquement les produits non conformes.
Principe de fonctionnement fondamental

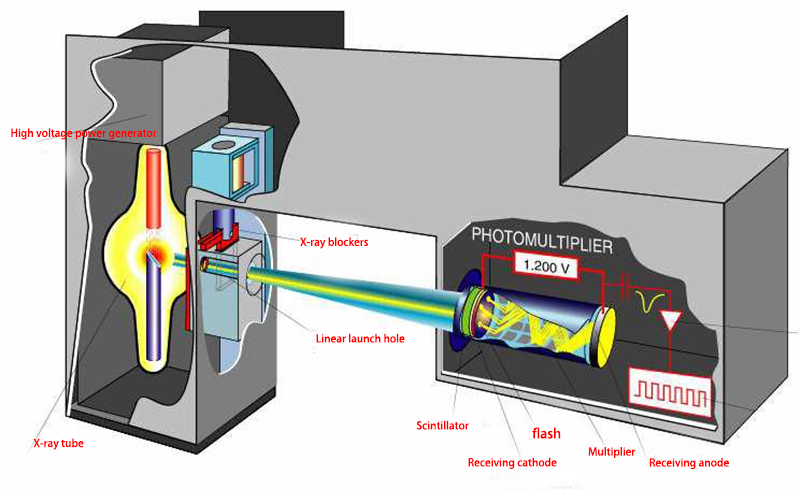

Il fonctionne selon les principes suivants :Détection de la transmission des rayons X (rayons à haute fréquence):
UnSource de rayons XÉmet un faisceau constant de rayons à haute fréquence ou de rayons X dirigé vers les contenants (par exemple, les boîtes à ouverture facile) qui se déplacent le long du convoyeur.
Lorsqu’un conteneur traverse le canal de rayonnement, il…Le liquide ainsi que le gaz présent dans l’espace vide au-dessus du liquide absorbent les rayons de manière différente.En raison du contraste de densité, le liquide absorbe plus de rayonnement (ce qui entraîne un signal plus faible après la pénétration), tandis que la région gazeuse en absorbe moins (donc un signal plus fort).
Le récepteur/détecteur de rayons capture la distribution d’intensité du signal transmis, ce qui entraîne des différences significatives dans les projections et les niveaux de gris obtenus.
Le système de contrôle (système embarqué synchronisé avec le système de positionnement du capteur) traite les valeurs des signaux en temps réel et les compare avec les valeurs préétablies.Niveau de référence standard du liquideRéglage effectué via l'interface homme-machine :
✅Niveau normal→ Le conteneur passe alors au processus suivant.
❌Niveau bas/niveau élevé(incomplètement rempli) →Alarme visuelle et sonore + rejet automatique…
Point clé : Aucun forage, aucun contact avec le produit, aucune détérioration du récipient.Il résout le problème de l’inspection visuelle du niveau de remplissage à l’intérieur des boîtes opaques et scellées.
Principales fonctionnalités
Article |
Description |
|---|---|
Méthode de détection |
Transmission de rayons à haute fréquence / rayons X.sans contact |
Conteneurs cibles |
Boîtes à ouverture facile (en aluminium/acier), cartons, certaines bouteilles en PET, en verre ou en céramique, ainsi que d’autres contenants scellés. |
Précision de détection |
Jusqu’à environ…±1 mmPrécision déclarée d’environ …0,75 mmSelon la configuration, il est possible de saisir des données. |
Vitesse de détection |
Conforme pour les lignes à grande vitesse, jusqu’à environ…1 500 conteneurs par minute |
Conception de sécurité |
Aucune source de rayonnement isotopique.Arrêt automatique du faisceau en cas d’inactivité ; protection blindée et dispositifs de sécurité conformes aux normes réglementaires. |
Construction et environnement |
Caisse en acier inoxydable, conception étanche résistante à la buée et aux gouttes d’eau ; armoire de détection et armoire de contrôle séparées pour une meilleure immunité au bruit ; système d’exploitation intégré assurant un fonctionnement stable et durable. |
Opération |
Interface homme-machine à écran tactile de 7 pouces (en chinois) ; possibilité de changer facilement de réglage en fonction du type de boîte en conserve ; le système de rejet synchronisé avec l’encodeur ne est pas affecté par les arrêts de la ligne ou les variations de vitesse. |
Scénarios d’application typiques
Lignes de traitement des boissons/bières en boîte :DétectionVolume insuffisantEt rejette automatiquement les boîtes défectueuses afin de garantir que le contenu net respecte les normes.
Emballage en carton stérile pour aliments / Autres types d’emballages scellés :Contrôle qualité en ligne des niveaux de remplissage.
Broadement applicable à…Suivi du niveau de liquide sans contactPour les conteneurs scellés utilisés dans les industries chimiques, pharmaceutiques et connexes (bien que ce modèle Maotong spécifique vise principalement les applications liées à l’inspection et au rejet dans les lignes de remplissage des produits alimentaires et boissons).
Résumé en une phrase :
LeDétecteur de niveau de liquide à rayons haute fréquence MaotongFonctionne comme un…Échelle de vision aux rayons X installée sur une ligne de remplissageIl utilise les rayons X pour pénétrer les contenants opaques tels que les boîtes à ouverture facile, distingue les liquides des gaz en se basant sur l’absorption différentielle des rayons X, afin de déterminer si le niveau de remplissage est correct, et éjecte automatiquement les boîtes sous-remplies – tout cela sans contact et à des vitesses élevées en continu.
